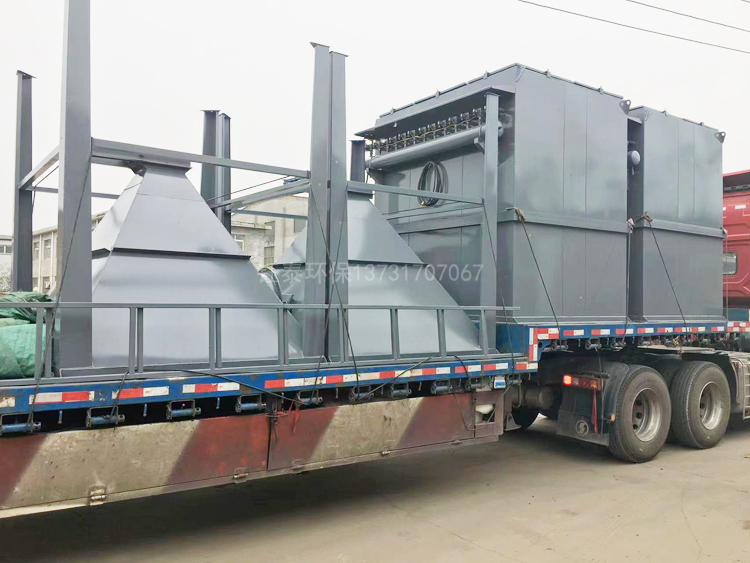

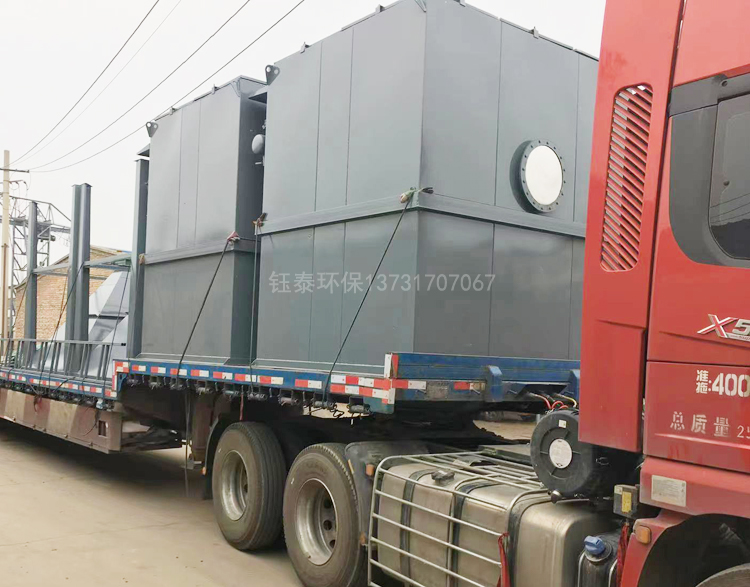

磚廠布袋除塵器設計方案：

　　脈沖式除塵器靠近破碎車間，主管道靠近兩臺破碎機，滾筒篩通過一根長管道連接。主管道管徑為φ820mm支管φ400mm，材質Q235鋼板焊接，每臺設備管道安裝風量調節(jié)閥，根據揚塵不同適度開啟。錘破集料皮帶巷受錘破高速旋轉影響導致二次揚塵，增加兩路φ320分支管道，用于集料皮帶巷收塵。



布袋除塵器處理風量為35000m3/h，除塵器風機選用4-68 8C，右90°，37KW，流量21554m3/h-36553m3/h，全壓3301Pa-2194Pa。設備總過濾面積407m2，采用這些除塵設備后。煤矸石破碎過程產生的粉塵：破碎機粉塵經布袋除塵器處理后，經15m高排氣筒排放，可以滿足《磚瓦工業(yè)大氣污染物排放標準》（GB29620-2013）表2新建企業(yè)標準（顆粒物30mg/m3）限值要求。
